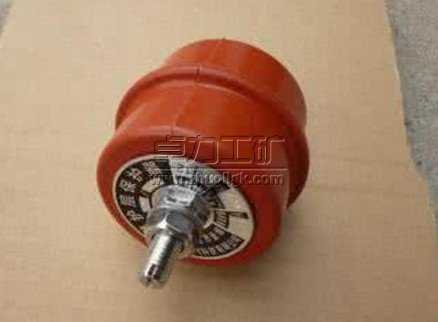

高壓電纜護層保護器

　　電纜護層保護器采用采用ZnO壓敏電阻（或ZnO閥片）作為保護元件，無串聯間隙，保護特性好，具有優良的電壓-電流特性曲線，目前已廣泛用于電力系統高壓電氣設備的保護。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

高壓電纜護層保護器說明書

高壓電纜護層保護器

高壓電纜護層保護器|35kv電纜護層保護器|電纜護層保護器

電纜護層保護器高壓電纜護層保護器 0.4kv電纜護層保護器 35kv電纜護層保護器 Tel：1318 1318 406 曹經理

電纜護層保護器采用采用ZnO壓敏電阻（或ZnO閥片）作為保護元件，無串聯間隙，保護特性好，具有優良的電壓-電流特性曲線，目前已廣泛用于電力系統高壓電氣設備的保護。

35kV大截面電力電纜和66kV、110kV及以上電壓等級的電力電纜均為單芯電纜，電纜金屬護層一端三相互聯并接地，另一端不接地，當雷電波或內部過電壓沿電纜線芯流動時，電纜金屬護層不接地端會出現較高的沖擊過電壓，或當系統短路事故電流流經電纜線芯時，其護層不接地端也會出現很高的工頻感應過電壓。上述過電壓可能擊穿電纜外護層絕緣，造成電纜金屬護層多點接地故障，嚴重影響電力電纜正常運行甚至大幅減少電纜使用壽命。因此按照電力行業標準DL/T401-2002《高壓電力電纜選用導則》的規定須采用電纜護層保護器以限制電力電纜金屬護層（或金屬護套）上的感應電壓和故障過電壓。

通常，為限制電力電纜金屬護層上的感應電壓和故障過電壓，并避免在護層中形成環流，電纜護層一端直接接地，另一端則須通過保護器接地。如果線路較長，可以將電纜護層分三段（或三的倍數段）相互絕緣，分段處的護層交叉互聯后通過保護器接地。

電纜護層保護器護層保護器用進口絕緣材料作為外絕緣，電氣性能優越，密封性能好，較傳統的放電間隙保護、帶間隙碳化硅電阻片保護等方式，其伏安特性更顯優越。

電纜護層保護器的性能參數見下表

電纜護層保護器型號	系統額定電壓	工頻耐壓/時間	10kA雷電沖擊電流下的殘壓	直流U1mA參考電壓(有效值)	2ms方波通流容量	0.75U1mA下的泄漏電流	外形圖
kV(有效值)	≤kV	≥kV	A	≤μA	圖二
ENR-LHQ-6	6	1.9/4	4.6	2.1	400	50	圖二
ENR-LHQ-10	10	3.6/4	8.7	4.0	400	50	圖二
ENR-LHQ-35	35	5/4	12	5.5	400	50	圖二
ENR-LHQ-110(Ⅰ)	110	6/4	15	6.5	400	50	圖二
ENR-LHQ-110(Ⅱ)	110	10/4	25	11.0	400	50	圖一
ENR-LHQ-220(Ⅰ)	220	6/4	12	5.8	400	50	圖二
ENR-LHQ-220(Ⅱ)	220	13.6/4	31	15	400	50	圖一
ENR-LHQ-500	500	7.5/4	18*	8.3	400	50	圖一

卓力工礦是國內知名高壓電纜護層保護器生產廠家，有豐富的經驗為客戶提供高品質的高壓電纜護層保護器及完善的售后服務，如果您想了解最新高壓電纜護層保護器價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
